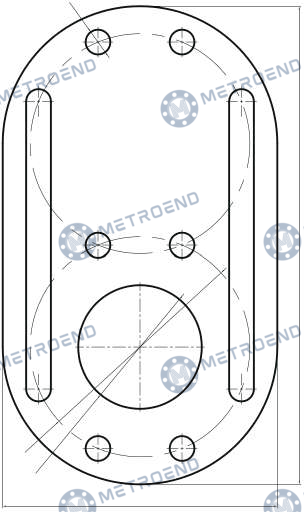

Teknik çizim
· /
Ne işe yarar
Denizcilik Ekipmanları
Denizcilik ekipmanları, gemi ve kıyı tesislerinin yakıt, sintine, balast, soğutma ve yangın devrelerinde kullanılan armatürleri kapsar. Bu ürünlerde tuzlu su korozyonu, sürekli titreşim ve sınırlı bakım imkânı belirleyicidir; malzeme ve sızdırmazlık seçimi buna göre yapılır. Klas kuruluşu onayı gereken uygulamalarda, ürünün ilgili sertifikayla birlikte temin edilmesi gerekir.
Nerelerde kullanılır
Uygulama alanları

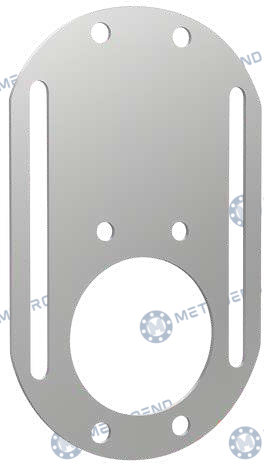

- 01 Spectacle flanş, bakım ve test işlemleri sırasında boru hattını güvenli şekilde izole etmek için kullanılan iki parçalı körleme ekipmanıdır. Øk D
Ölçüler
Ölçü tablosu
14 satır × 9 kolon
← yatay kaydırın →
| DN | NPS | H | L | ØD | Ød | Øk | t | KG |
|---|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 95 | 140 | 22 | 14 | 65 | 3 | 0,20 |
| 20 | 3/4" | 105 | 158 | 28 | 14 | 75 | 3 | 0,25 |
| 25 | 1" | 115 | 175 | 34,5 | 14 | 85 | 3 | 0,30 |
| 32 | 1 1/4" | 140 | 211 | 44 | 18 | 100 | 3 | 0,45 |
| 40 | 1 1/2" | 150 | 228 | 49,5 | 18 | 110 | 3 | 0,50 |
| 50 | 2" | 165 | 253 | 61,5 | 18 | 125 | 3 | 0,60 |
| 65 | 2 1/2" | 185 | 286 | 78 | 18 | 145 | 3 | 0,80 |
| 80 | 3" | 200 | 348 | 90 | 18 | 160 | 3 | 1,05 |
| 100 | 4" | 220 | 386 | 116 | 18 | 180 | 3 | 1,25 |
| 125 | 5" | 250 | 444 | 142 | 18 | 210 | 3 | 1,65 |
| 150 | 6" | 285 | 507 | 170 | 18 | 240 | 3 | 2,50 |
| 200 | 8" | 340 | 625 | 222 | 22 | 295 | 3 | 2,95 |
| 250 | 10" | 405 | 748 | 276 | 22 | 355 | 3 | 4,15 |
| 300 | 12" | 460 | 856 | 328 | 26 | 410 | 3 | 5,20 |
