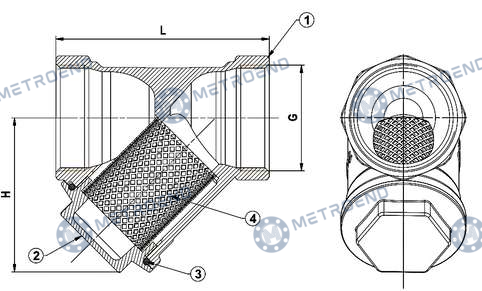

Teknik çizim
· /
Pislik Tutucular
Pirinç Dişli Y Tip Pislik Tutucu
Brass Threaded Y Type Strainer
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-10°C /
+120°C - Bağlantı tipi EN ISO 228-1
Dokümanlar
Ne işe yarar
Pislik Tutucular
Pislik tutucu (Y tip süzgeç), hat üzerindeki katı parçacıkları bir süzgeç sepetinde tutarak arkasındaki pompa, sayaç, kontrol vanası ve ısı değiştiricisini korur. Y biçimli gövde, süzgeç sepetinin hattı sökmeden temizlenebilmesini sağlar. Sepetin göz açıklığı korunacak ekipmanın hassasiyetine göre seçilir; tıkanma seviyesi sepet önü ve arkası arasındaki basınç farkından anlaşılır. Devreye alma sonrası ilk haftalarda montaj artıklarının süzgeçte biriktiği sıkça görülür, bu nedenle ilk temizlik aralığı kısa tutulur.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Ölçüler
Ölçü tablosu
8 satır × 5 kolon
← yatay kaydırın →
| DN | NPS | L | H | KG |
|---|---|---|---|---|
| 15 | 1/2" | 45 | 34 | 0,10 |
| 20 | 3/4" | 54 | 39 | 0,15 |
| 25 | 1" | 62 | 45 | 0,25 |
| 32 | 1 1/4" | 80 | 63 | 0,46 |
| 40 | 1 1/2" | 84 | 69 | 0,55 |
| 50 | 2" | 95 | 75 | 0,80 |
| 65 | 2 1/2" | 121 | 94 | 1,35 |
| 80 | 3" | 137 | 102 | 1,85 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | MS58 |
| 2 | FİLTRE | MESH | AISI304 |
| 3 | CONTA | GASKET | EPDM |
| 4 | TAPA | PLUG | MS58 |
