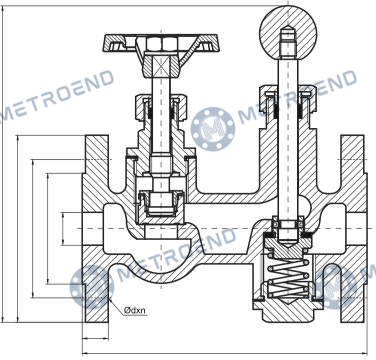

Teknik çizim
· /
Dreyn Vanaları
Dreyn Vanası
Drain Valve
- Çalışma basıncı PN10
-
Çalışma sıcaklığı
-10°C /
+120°C - Bağlantı tipi EN1092-2
Dokümanlar
Ne işe yarar
Dreyn Vanaları
Dreyn (boşaltma) vanası, tank, kazan ve boru hatlarının dibinde biriken suyu, tortuyu ve çamuru dışarı almak için kullanılır. Boşaltma sırasında sürüklenen katı parçacıklar sit yüzeyini aşındırabildiği için, bu vanalarda kapanma yüzeyi ve gövde geometrisi tortuya dayanacak biçimde seçilir. Kendinden kapanan modeller, boşaltma işlemi bittiğinde vananın açık kalmasını önler.
Nerelerde kullanılır
Uygulama alanları
- 01 Denizcilik Uygulamaları
- 02 Su - Atık Su
Ölçüler
Ölçü tablosu
3 satır × 9 kolon
← yatay kaydırın →

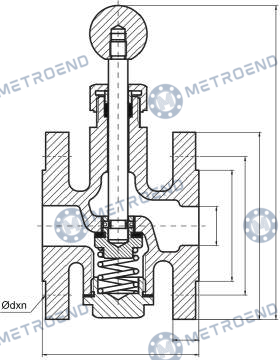

| DN | ØD | Øk | Øg | L | Øb | H | Ødxn | KG |
|---|---|---|---|---|---|---|---|---|
| 20 | 105 | 75 | 58 | 170 | 16 | 195 | 14x4 | 4,20 |
| 25 | 115 | 85 | 68 | 180 | 16 | 195 | 14x4 | 4,80 |
| 25 (SINGLE) | 115 | 85 | 68 | 95 | 16 | 195 | 14x4 | 3,5 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | GGG40 |
| 2 | MİL | STEM | BRASS |
| 3 | KLAPE | DISC | BRASS |
| 4 | YAY | SPRING | STEEL |
| 5 | CONTA | GASKET | KLINGRIT |
| 6 | SALMASTRA | PACKING | SILICON |
| 7 | TOPUZ | NOB | BAKALITE |
| 8 | HENDIL | HANDWHEEL | GG25 |
