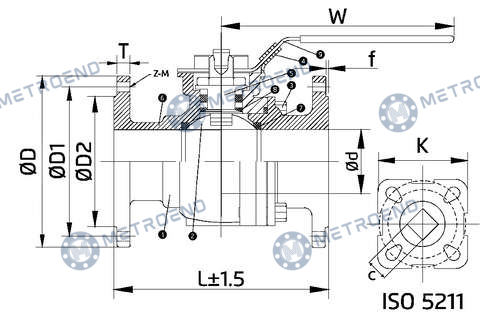

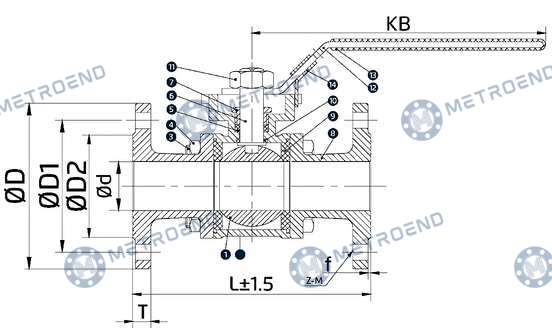

Teknik çizim
· /
Küresel Vanalar
Paslanmaz Flanşlı 3 Parçalı Küresel Vana
Stainless Steel Flanged 3 Piece Ball Valve
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-20°C /
+180°C - Bağlantı tipi DIN2545-2000
Dokümanlar
Ne işe yarar
Küresel Vanalar
Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.
Nerelerde kullanılır
Uygulama alanları
- 01 Kimya - Petrokimya
- 02 Su - Atık Su
- 03 Isıtma - Soğutma Sistemleri
- 04 Denizcilik Uygulamaları
- 05 Madencilik Uygulamaları
- 06 Enerji Santralleri
Ölçüler
Ölçü tablosu
14 satır × 6 kolon
← yatay kaydırın →
| kolon_1* | DIN2545-2000 | kolon_3* | kolon_4* | kolon_5* | PN16 |
|---|---|---|---|---|---|
| 1 | GÖVDE | BODY | AISI 304 / AISI316 | ||
| 2 | KÜRE | BALL | AISI 304 / AISI316 | ||
| 3 | CIVATA | BOLT | AISI 201 / AISI 304 | ||
| 4 | SOMUN | NUT | AISI 201 / AISI 304 | ||
| 5 | SALMASTRA | PACKING | PTFE | ||
| 6 | MİL | STEM | AISI 304 / AISI316 | ||
| 7 | GLEN | GLAND | AISI 201 / AISI 304 | ||
| 8 | KEP | CAP | AISI 304 / AISI316 | ||
| 9 | SİT | SEAT | PTFE | ||
| 10 | SIKIŞTIRMA PULU | THRUST WASHER | PTFE | ||
| 11 | SOMUN | NUT | AISI 201 / AISI 304 | ||
| 12 | KOL | HANDLE | AISI 201 / AISI 304 | ||
| 13 | KOL KAPLAMASI | HANDLE COVER | PVC | ||
| 14 | KİLİT | LOCK | AISI 201 / AISI 304 |
* Bu kolonun başlığı kaynak PDF'de teknik çizimin içine gömülü olduğu için metin olarak okunamadı. Değerler doğru, yalnızca kolon adı manuel girilecek.
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | AISI 304 / AISI316 |
| 2 | KÜRE | BALL | AISI 304 / AISI316 |
| 3 | CIVATA | BOLT | AISI 201 / AISI 304 |
| 4 | SOMUN | NUT | AISI 201 / AISI 304 |
| 5 | SALMASTRA | PACKING | PTFE |
| 6 | MİL | STEM | AISI 304 / AISI316 |
| 7 | GLEN | GLAND | AISI 201 / AISI 304 |
| 8 | KEP | CAP | AISI 304 / AISI316 |
| 9 | SİT | SEAT | PTFE |
| 10 | SIKIŞTIRMA PULU | THRUST WASHER | PTFE |
| 11 | SOMUN | NUT | AISI 201 / AISI 304 |
| 12 | KOL | HANDLE | AISI 201 / AISI 304 |
| 13 | KOL KAPLAMASI | HANDLE COVER | PVC |
| 14 | KİLİT | LOCK | AISI 201 / AISI 304 |
