Pirinç Dişli Sürgülü Vana (Şiber Vana)

Brass Threaded Gate Valve

Çalışma basıncı PN16
Çalışma sıcaklığı -10°C / +120°C
Bağlantı tipi DIN2999

WhatsApp ile teklif al

Dokümanlar

Ürün katalog sayfası

PDF 1 sayfa 280 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Sürgülü Vanalar

Sürgülü vana (şiber vana), akış yönüne dik hareket eden bir sürgünün hattı tamamen kapatması esasına dayanır. Tam açık konumda sürgü akış kesitinin dışına çıktığı için basınç kaybı çok düşüktür; bu yüzden sürekli açık kalan ve tam kapama gerektiğinde kapatılan ana hat ve izolasyon görevlerinde tercih edilir. Kısma için uygun değildir: kısmi açıklıkta sürgü titreşir ve sit yüzeyi aşınır. Elastomer sitli (yumuşak sızdırmazlıklı) modeller su ve atık su hatlarında tam sızdırmazlık sağlar. Seviye göstergeli modeller, sürgünün konumunu dışarıdan gözle takip etmeye imkân verir. Bıçaklı tipler, katı partikül taşıyan bulamaç ve pülp hatlarında birikintiyi keserek kapanacak biçimde tasarlanır.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

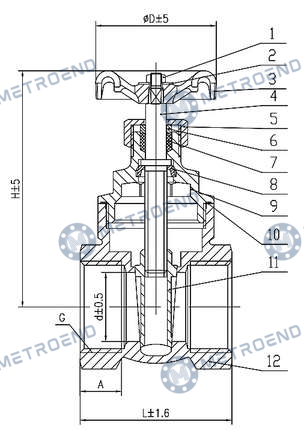

Ölçüler

Ölçü tablosu

9 satır × 8 kolon

Pirinç Dişli Sürgülü Vana (Şiber Vana) — Ölçü tablosu
DN	NPS	L	D	H	d	A	KG
15	1/2"	48	60	70	13	15,5	0,20
20	3/4"	51	60	75	19	16,5	0,30
25	1"	58	70	88	25	19	0,45
32	1 1/4"	68	70	112	32	21,5	0,65
40	1 1/2"	70	70	120	38	21,5	0,90
50	2"	82	80	140	50	26	1,40
65	2 1/2"	75	100	172	63	20	2,80
80	3"	85	100	200	77	22,5	4,20
100	4"	102	132	240	100	26,5	8,00
