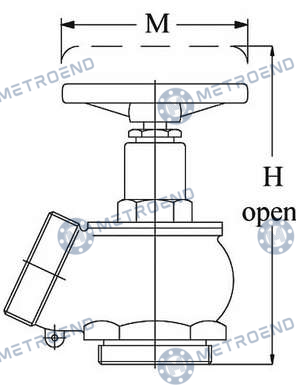

Teknik çizim
· /
Yangın Vanaları
Dişli Yangın Vanası
Threaded Fire Hose Valve
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-10°C /
+80°C - Bağlantı tipi DIN 2999
Dokümanlar
Ne işe yarar
Yangın Vanaları
Yangın vanası (hortum vanası), yangın dolaplarında ve hidrant hatlarında hortumun bağlandığı, acil durumda hızla açılması gereken vanadır. Kritik özelliği hızlı ve tek hareketle tam açılabilmesi ve uzun süre kullanılmadan beklediğinde dahi sıkışmadan çalışabilmesidir. Düz tip doğrusal hatlarda, gönye tip ise duvardan çıkan hatlarda hortumun aşağı yönlendirilmesini sağlar. Bu ürünler bir emniyet ekipmanıdır; periyodik olarak açılıp kapatılarak çalışırlığının doğrulanması gerekir.
Nerelerde kullanılır
Uygulama alanları
- 01 Yangın hatlarında kullanılır.
Ölçüler
Ölçü tablosu
3 satır × 5 kolon
← yatay kaydırın →
| DN | NPS | H | M | KG |
|---|---|---|---|---|
| 40 | 1 1/2" | 161 | 80 | 1,60 |
| 50 | 2" | 177 | 100 | 2,00 |
| 65 | 2 1/2" | 211 | 100 | 3,90 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | BRASS |
| 2 | KLAPE CONTASI | DISC GASKET | NBR |
| 3 | KLAPE | DISC | BRASS |
| 4 | KAPAK | BONNET | BRASS |
| 5 | CONTA | GASKET | NBR |
| 6 | MİL | STEM | BRASS |
| 7 | HENDIL | HANDWHEEL | GG25 |
